三相電源防雷模塊主要用于氣象、交通、通信、郵電、計算機網絡、電力、住宅、鐵路等領域，起防雷防浪涌保護作用。
產品名稱：?jiǎn)蜗嚯娫捶览啄K
產品型號：PT-MIII/2AC20
一、主要用途：
單相電源防雷模塊主要用于氣象、交通、通信、郵電、計算機網絡、電力、住宅、鐵路等領域，起防雷防浪涌保護作用。
產品特點：
◆模塊式設計，更換方便，外型美觀
◆采用溫控?cái)嗦芳夹g(shù)，避免火災發生
◆(S型)帶遠程告警裝置，方便遠程監視
◆選用進口優質元器件，高可*質量保證
◆有工作、故障指示
◆響應時間快
◆通流容量大
◆殘壓低
◆安裝方便，維護簡單
二、工作原理
SPD并聯于線路(L/N)與大地之間，在正常工作電壓情況下，MOV處于高阻狀態，相當于線路對地開路，不影響線路正常工作。故障顯示窗口呈綠色，如圖一所示。
當線路由于雷電或開關操作出現瞬時脈沖過電壓時，防雷模塊在納秒級時間內迅速導通，將過電壓短路到大地泄放，當該脈沖過電壓消失后，防雷模塊又自動恢復高阻狀態，不影響用戶供電。
當防雷模塊長期工作在超負荷工作狀態，其性能劣化而發熱到一定溫度，模塊中的熱感斷路器(K1)(如圖二所示)會自動斷開避雷模塊回路，保護電源電路工作不受影響，防止火災發生。
當線路感應過大雷電流時，過流斷路器(K2)迅速斷開，防止SPD爆炸。K1或K2動作后，SPD內脫扣裝置動作，使故障顯示窗口顯示紅色(如圖三所示)，提醒用戶更換SPD模塊，同時，脫扣裝置帶動遙信告警開關(SK)動作，輸出故障告警信號。

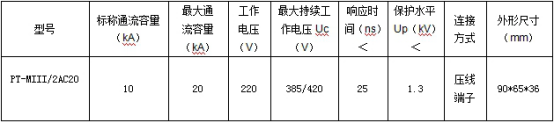

三、型號、技術參數：
四、安裝方法：
1、接線圖如安裝接線圖所示。
2、電源連接導線用不小于10mm2的多股銅線，接地線用不小于16mm2的多股銅線。連接線應盡量的短、直、粗。
3、防雷器前端應串聯合適的熔斷器或空開。
五、安裝注意事項：
1、安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。
2、安裝完畢后將防雷模塊插入到位，檢查工作是否正常。
3、當防雷器的模塊故障顯示窗口指示紅色時(遙信端子輸出告警信號)，則表示防雷器發生故障，應及時更換。
4、防雷器無須特別維護，只需定期檢查其連接是否有松動，狀態指示是否正常。
